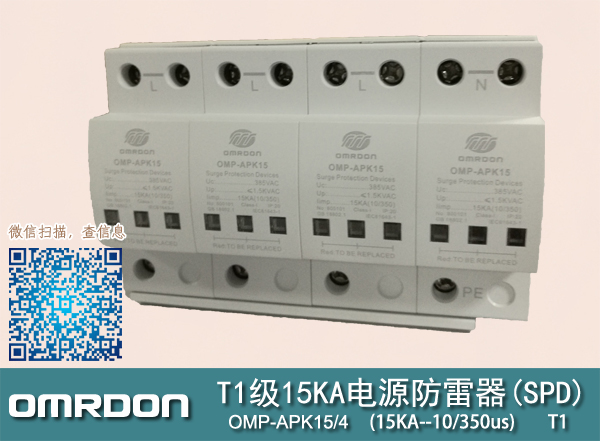

T1級15KA（10/350μs）電涌保護器（浪涌保護器) OMP-APK15/4-
電涌保護器產品介紹：
歐姆雷盾（OMRDON）T1級電涌保護器（Surge Protection Device，簡稱SPD）(又稱：T1級防雷器、浪涌保護器、避雷器、)，其設計依據符合GB18802.1，IEC61643-1技術標準；適用于交流220V/380V（50Hz/60Hz）的TN-S、TN-C-S、TT、IT等供電系統的雷擊電磁脈沖（LEMP）保護，用于雷擊LPZOA區或LPZOB區與LPZ1區界面處，應用于雷擊風險較高地區的設備系統的電源第一級電涌保護。
電涌保護器工作原理：
電涌保護器（SPD）是現代電子設備雷電防護中不可缺少的一種裝置，其作用原理是在正常情況下，電涌保護器處于高電阻狀態，從而保證電源系統正常工作；當系統線路上出現電涌過電壓、過電流時，SPD的高電阻突變為低電阻，SPD立即在納秒級的時間內對地導通，將電涌能量通過SPD泄放入大地；當電涌過后，電涌保護器又迅速恢復為高阻狀態，從而不影響系統正常供電。
電涌保護器功能特點：
1、帶選遙信端子報警功能，便于遠程報警監控。
2、采用多層密封式金屬間隙，雷電流泄放能力強，單模塊沖擊電流最大可達15kA(10/350μs)。
3、采用獨特觸發裝置，避免普通間隙式SPD浪涌過后滅弧瞬間掉電問題，安全無續流（或極?。妷罕Ｗo水平低。
4、阻燃外殼設計，可方便地安裝在35mm電氣導軌上。
5、內置溫控熱脫扣失效脫離裝置，使防雷器因過熱失效時能自動斷開。
電涌保護器產品應用和安裝位置：
歐姆雷盾（OMRDON）I級系列浪涌保護器適用于雷擊LPZOA區或LPZOB區與LPZ1區界面處，通常并聯安裝在變壓器低壓入戶端主配電進線屏、建筑物內架空輸入的配電箱、室外配電柜/配電箱等位置。
電涌保護器技術參數：
名稱 | T1級電涌保護器 |
型號 | OMP-APK15/2（4） |
SPD端口 | 一端口 |
試驗級別（依據IEC61643-1） | Class I |
SPD類別 | 寬波型 |
保護模式 | L-N/L-PE，N-PE |
額定工作電壓(Un) | 220V/380V |
最大持續工作電壓(Uc) | 385V 50Hz/60Hz |
電壓保護水平(Up) (1.2/50μs) | ≤1.8kV |
脈沖耐流(In) | 15kA(8/20μs) |
雷擊沖擊電流 (Iimp) | 15KA(10/350μs) |
響應時間 (Ta) | ≤25ns |
續流遮斷能力 (AC50~60Hz 255Vrms) If | 500Arms |
絕緣阻抗 | 100MΩ |
遙信定義 | NC 常閉，COM 公共點，NO 常開 |
遙信終端接線的橫截面積 | 最大1.5mm2單股/多股軟銅芯線 |
接入導線截面(L/N) | ≥16mm2 |
接入接地線截面(PE) | ≥25mm2 (相線截面積S≤16mm2時，地線用S；相線截面積16mm2≤S≤35mm2時，地線用16mm2；相線截面積S≥35mm2時，地線要求S/2 ；依據GB50054第2.2.9條) |
后備保護斷路器選型 | D型63A-125A/35KA |
工作環境 | -40℃~+85℃ |
相對濕度 | ≤95% |
安裝 | 35mm標準電氣導軌 |
外殼材料 | 增強阻燃PBT |
IP 保護等級 | IP20 |
測試依據 | GB18802.1、IEC61643-1 |
貨號 | 800102 |

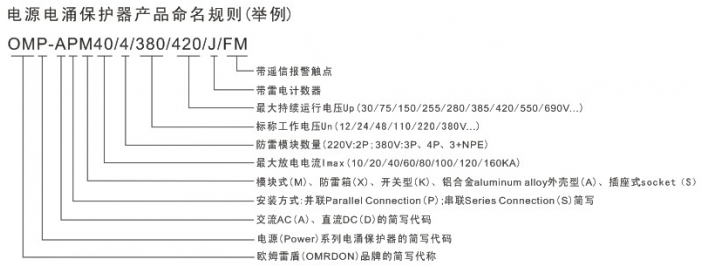

電源防雷器命名規則：

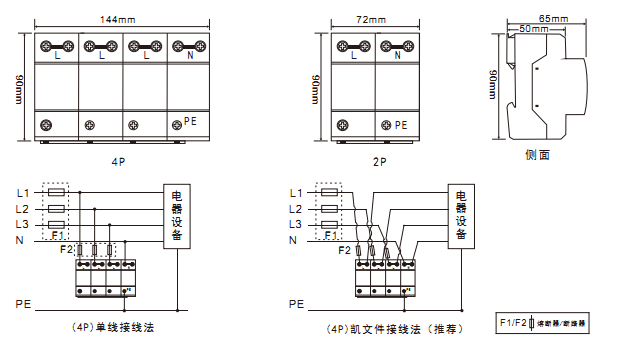

15KA一級電源防雷器尺寸圖：
