25KA一級電源防雷器-
歐姆雷盾（OMRDON）25KAI級電涌保護器（Surge Protection Device,簡稱SPD）(又稱防雷器、避雷器、浪涌保護器、過壓保護器)，具有高雷電通流能力，適用于交流380V（50Hz/60Hz）及以下的TN-S、TN-C-S、TT、IT等供電系統因雷擊而產生的電磁脈沖（EMP）保護，用于雷擊區域的LPZ OA或LPZB區與LPZ1區交界處.
| 名稱 | T1級電涌保護器 |
| 型號 | OMP-APK25/2（4） |
| SPD端口 | 一端口 |
| 試驗級別（依據IEC61643-1） | Class I |
| SPD類別 | 寬波型 |
| 保護模式 | L-PE，N-PE |
| 額定工作電壓(Un) | 220V/380V |
| 最大持續工作電壓(Uc) | 385V 50Hz/60Hz |
| 電壓保護水平(Up) (1.2/50μs) | ≤2.2kV |
| 脈沖耐流(In) | 25kA(8/20μs) |
| 雷擊沖擊電流 (Iimp) | 25KA(10/350μs) |
| 響應時間 (Ta) | ≤25ns |
| 續流遮斷能力 | 500Arms |
| (AC50~60Hz 255Vrms) If | |
| 絕緣阻抗 | 100MΩ |
| 遙信定義 | NC 常閉，COM 公共點，NO 常開 |
| 遙信終端接線的橫截面積 | 最大1.5mm2單股/多股軟銅芯線 |
| 接入導線截面(L/N) | ≥10mm2 |
| 接入接地線截面(PE) | ≥16mm2 |
| (相線截面積S≤16mm2時，地線用S；相線截面積16mm2≤S≤35mm2時，地線用16mm2；相線截面積S≥35mm2時，地線要求S/2 ；依據GB50054第2.2.9條) | |
| 后備保護斷路器選型 | D型63A-125A/35KA |
| 工作環境 | -40℃~+85℃ |
| 相對濕度 | ≤95% |
| 安裝 | 35mm標準電氣導軌 |
| 外殼材料 | 增強阻燃PBT |
| IP 保護等級 | IP20 |
| 測試依據 | GB18802.1、IEC61643-1 |
| 貨號 | 800102 |
1.本SPD應并聯安裝，一般情況下，只需連接兩個接線柱中的任意一個即可，也可以采用雙接線方式連接(凱文接線方式)。連接線要求牢固可靠，且要求短、粗、直。
2.安裝時請根據安裝示意圖所示連接，其中L1、L2、L3為相線，N為零線，PE為地線，切勿錯接。安裝完成后，合上自動斷路器（熔斷器）開關。
3.建議在SPD前端串聯熔斷器或自動斷路器。確保避免防雷器劣化后短路引起火災。
4.切記不可帶電作業,安裝前必須切斷電源，嚴禁帶電操作。
5.接地一定要良好且符合國家相關防雷規范要求.
6.設備需要定期檢查，產品劣化后必須立即更換。
產品應用和安裝位置
歐姆雷盾（OMRDON）I級系列電涌保護器適用于雷擊區域的LPZOA區或LPZOB區與LPZ1區區界面處，通常并聯安裝在埋地穿管進線低壓入戶端主配電柜處或樓層配電柜等。
典型應用:移動通信基站、微波通信局/站、電信機房、工業廠礦、民航、金融、證券等電源系統，如各種配電站、配電房、配電柜、開關箱以及其它各種重要且易遭受雷擊的設備。

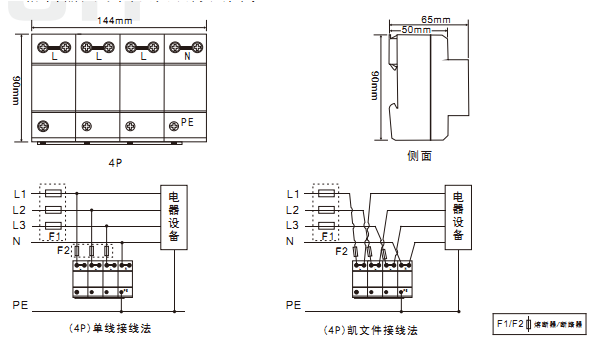

產品尺寸圖：
