超薄T系列雙絞線信號防雷器技術說明書
雙絞線信號防雷器功能特點：
1、高速反應（10 納秒），低損耗（≤0.3db)
2、內部采用低結電容保護元件，傳輸速率高，使用頻率范圍大
3、精細保護,殘壓低；
4、外殼超薄設計體積小特別適合于安裝空間受限的地方
雙絞線信號防雷器技術參數：
名稱 | T系列雙絞線信號防雷器 | ||
型號 | OMS- CS 12 / 2 S- T | OMS- CS 24 / 2 S- T | |
標稱工作電壓 Un | 12 V | 24 V | |
最大允許工作電壓 Uc | 15 V | 30 V | |
標稱放電電流( 8 / 20μs) In | 0 . 4 KA | 0 . 3 KA | |
最大放電電流( 8 / 20μs) Imax | 0 . 8 KA | 0 . 6 KA | |
電壓保護水平 Up ( In時) | X- X | ≤36 V | ≤76 V |
X- PG | ≤18 V | ≤38 V | |
保護線路 | 2線 | 2線 | |
傳輸速率 Vs | 10 M bps | 10 M bps | |
插入損耗 Ae | ≤0 . 2 db | ≤0 . 2 db | |
響應速度 Ta | ≤1 ns | ||
端口連接方式 | 接線端子 | ||
溫度環境范圍 | - 40℃…+ 80℃ | ||
安裝接線規格 | 1～2 . 5 mm 2 | ||
外殼材料 | 阻燃塑料 | ||

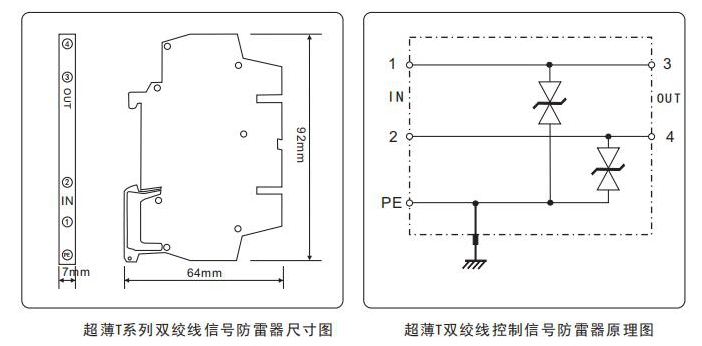

尺寸 | 92 × 64 × 7 mm | ||
安裝方式 | 串聯 | ||
外殼保護等級 | IP 00 / IP 20 (帶蓋) | ||
測試標準 | GB 18802 . 1 IEC 61343 . 21 | ||
雙絞線信號防雷器安裝方法：
1、雙絞線控制信號防雷器可以安裝在LPZ 0 - 1區或直接串聯安裝在被保護設備（ 或系統） 前端， 安裝時離被保護的設備（ 或系統） 越近越好；
2、“IN”連接引線端，“OUT”連接被保護設備（ 或系統） 端，“1 ”與“3為一條信號通道，“2 ”與“4 ”為一條信號通道。安裝時兩端線路必須分開敷設， 不可捆扎在一起， 防止二次感應現象發生；
3、防雷器接地用盡可能最短的線連接。該保護器接地采用端子接地方式， 接地線必須與防雷地線（ 或被保護設備的外殼） 相連。信號的屏蔽線可直接接到接地端子上；
4、該防雷器在不超過要求的條件下安裝是不需要長期維護的， 只需系統例行維護； 如在使用過程中， 信號傳輸出現問題， 換下電涌保護器后信號傳輸恢復正常， 說明電涌保護器已經損壞， 需維修或更換。
